مقدمة أساسية

المبادل الحراري U-أنبوب هو نوع من المبادل الحراري للقذيفة والأنبوب حيث تنحني الأنابيب في شكل U. يسمح هذا التصميم بالتوسع الحراري والانكماش دون التسبب في الضغط على صفائح الأنبوب ، مما يجعله مناسبًا بشكل خاص للأنظمة ذات الاختلافات الكبيرة في درجات الحرارة.

JNEE هي مورد ممتاز للمبادلات الحرارية U-أنابيب ، قادرة على توفير مبادلات حرارية U-أنابيب في مواد مختلفة.

مقدمة المنتج

يعد مبادل حراري U-Tube تصميمًا شائعًا يستخدم في العديد من التطبيقات الصناعية والصحية بسبب كفاءتها وتنوعها.

يتميز هذا النوع من المبادل الحراري بمجموعة من الأنابيب على شكل حرف U المثبتة داخل قشرة أسطوانية.

تتمثل إحدى المزايا الأساسية لتصميم U-Tube في قدرتها على استيعاب التوسع الحراري والانكماش دون التسبب في التوتر على الأنابيب.

تجعل هذه المرونة مبادلات حرارية U-أنابيب مناسبة بشكل خاص للتطبيقات التي تنطوي على اختلافات كبيرة في درجات الحرارة بين السوائل.

بالإضافة إلى ذلك ، يسمح تكوين الأنبوب U بسهولة الصيانة والتنظيف ، حيث يمكن إزالة حزمة الأنبوب للتفتيش أو الإصلاح.

معلمات المنتج

المعلمات الرئيسية للمبادلات الحرارية U
القطر الاسمي DN/MM	عدد أنبوب تمرير	عدد الأنابيب		عدد الأنابيب في الصف المركزي		مساحة قناة التدفق من جانب الأنبوب/متر مربع			منطقة نقل الحرارة/م²
		القطر الخارجي للأنابيب التبادل الحراري/مم/مم				D × Δt/mm			L=3m		L=6m
		19	25	19	25	19×2	25×2	25×2.5	19	25	19	25
325	2	38	13	11	6	0.0067	0.0045	0.0041	13.4	6.0	27.0	12.1
325	4	30	12	5	5	0.0027	0.0021	0.0019	10.6	5.6	21.3	11.2
426 400	2	77	32	15	8	0.0136	0.0111	0.0100	26.9	14.7	54.5	29.8
426 400	4	68	28	8	7	0.0060	0.0048	0.0044	23.8	12.9	48.2	26.1
500	2	128	57	19	10	0.0227	0.0197	0.0179	44.6	26.1	90.5	53.0
500	4	114	56	10	9	0.0101	0.0097	0.0088	39.7	25.7	80.5	52.1
600	2	199	94	23	13	0.0352	0.0326	0.0295	69.1	42.9	140.3	87.2
600	4	184	90	12	11	0.0163	0.0155	0.0141	63.9	41.1	129.7	83.5
700	2	276	129	27	15	0.0492	0.0453	0.0411	―	―	194.1	119.4
700	4	258	128	12	13	0.0228	0.0221	0.0201	―	―	181.4	118.4
800	2	367	182	31	17	0.0650	0.0630	0.0571	―	―	257.7	168.0
800	4	346	176	16	15	0.0306	0.0304	0.0276	―	―	242.8	162.5
900	2	480	231	35	19	0.0850	0.0800	0.0725	―	―	336.2	212.8
900	4	454	226	16	17	0.0402	0.0391	0.0355	―	―	317.8	208.2
1000	2	603	298	39	21	0.1067	0.1032	0.0936	―	―	421.5	273.9
1000	4	576	292	20	19	0.0510	0.0505	0.0458	―	―	402.4	268.4
1100	2	738	363	43	24	0.1306	0.1257	0.1140	―	―	514.6	332.9
1100	4	706	356	20	21	0.0625	0.0616	0.0559	―	―	492.2	326.5
1200	2	885	436	47	26	0.1566	0.1510	0.1369	―	―	615.8	399.0
1200	4	852	428	24	21	0.0754	0.0741	0.0672	―	―	592.6	391.7

بنية المنتج

تتكون المبادلات الحرارية U-أنبوب من مكونات مثل صناديق الأنبوب ، والأسطوانات ، والرؤوس ، وأنابيب التبادل الحراري ، والفوهات ، وألواح الحواجز ، وألواح الاصطدام ، والأسطوانات ، وهياكل دائرة مضادة للشروع ، والدعم ، وغيرها من الملحقات لجوانب الأنبوب والقذائف.

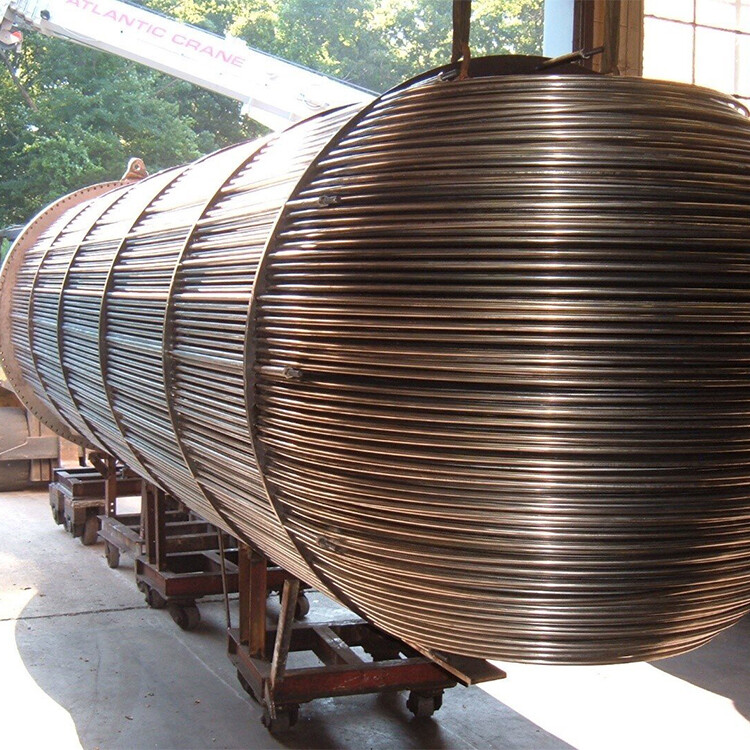

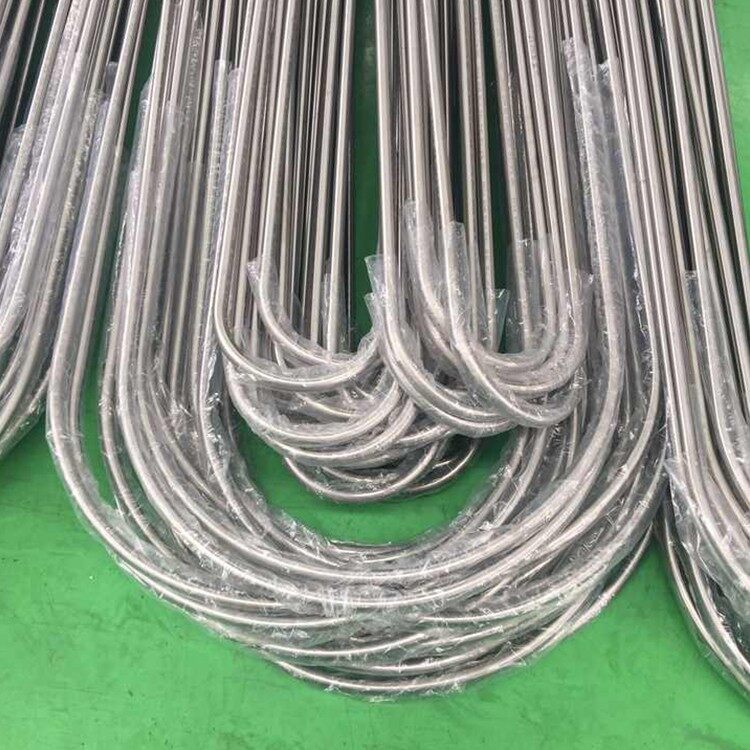

يتم ترتيب أنابيب التبادل الحراري في شكل U وثابتة على ورقة أنبوب واحد.

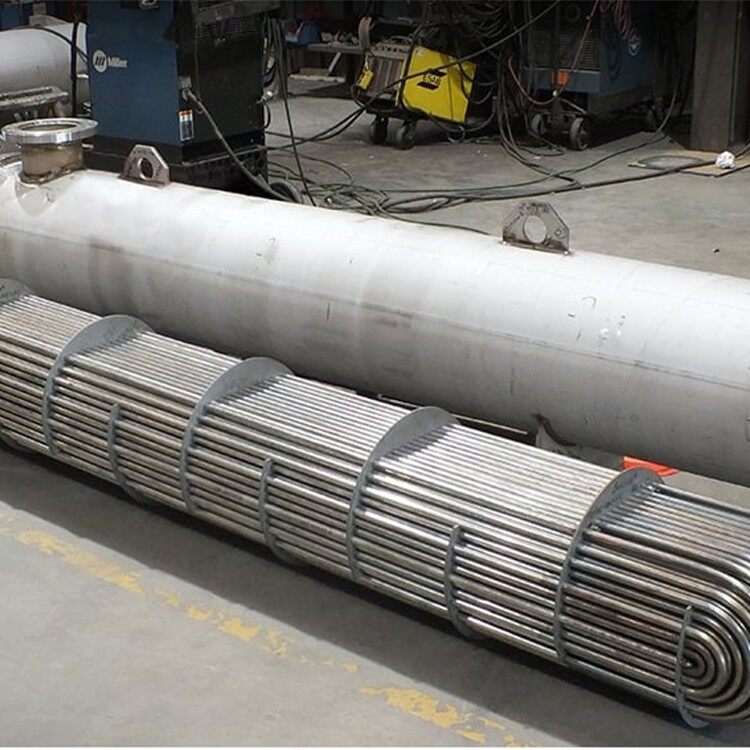

يمكن سحب حزمة الأنبوب ككل ، مما يسهل الصيانة وتنظيف جانب الصدفة.

U tube heat exchanger design

مزايا المنتج

فعال من حيث التكلفة: يقلل التصميم من استخدام المواد مع ضمان أداء مرتفع ، مما يجعله فعالًا من حيث التكلفة للتطبيقات الصناعية.
المتانة: القدرة على تحمل التمدد الحراري تعزز عمر المبادل الحراري.
التخصيص: يمكن تخصيص مبادلات U-Tube لأبعاد محددة ومواد وتكوينات لتلبية الاحتياجات المتنوعة.
التنوع: مناسبة لمجموعة واسعة من الصناعات والسوائل ، بما في ذلك المواد المسببة للتآكل أو ارتفاع درجة الحرارة.
