مبادل حراري للبخارتلعب دورًا حيويًا في مختلف القطاعات الصناعية، وخاصة في صناعات الطاقة والكيماويات والأدوية وتجهيز الأغذية. باعتباره جهاز نقل طاقة حرارية فعال وموثوق، فإن المبادل الحراري للبخار يستخدم عملية تغيير الطور للبخار لنقل الحرارة من وسط إلى آخر، وبالتالي تحقيق الاستخدام الفعال للحرارة وتحويل الطاقة. تقدم هذه المقالة مناقشة متعمقة-حول مبدأ العمل والتصنيفات والخصائص وسيناريوهات التطبيق واتجاهات التطوير المستقبلية للمبادلات الحرارية البخارية.
مبدأ المبادل الحراري للبخار
مبدأ العمل الأساسي لمبادل حراري بخاري هو نقل الطاقة الحرارية من وسط إلى آخر عن طريق الاستفادة من عملية تغيير الطور للبخار. داخل المبادل، يتلامس البخار بشكل مباشر مع المادة المراد تسخينها أو ينقل الحرارة عبر سطح معدني.
عندما يواجه البخار سطحًا معدنيًا باردًا، فإنه يتكاثف بسرعة ويتحول إلى ماء، مطلقًا كمية كبيرة من الحرارة الكامنة. يتم بعد ذلك نقل هذه الحرارة الكامنة عبر الجدار المعدني إلى المادة التي يتم تسخينها، وبالتالي رفع درجة حرارتها.
البيانات الفنية
- أنبوب نقل الحرارة Φ25
| القطر الاسمي (مم) | عدد تمريرات الأنبوب | عدد الأنبوب | رقم أنبوب الصف الأوسط | منطقة التدفق الجانبي للأنبوب | منطقة نقل الحرارة طول أنبوب نقل الحرارة (مم) |
||||
| 1500 | 2000 | 3000 | 4500 | 6000 | |||||
| 159 | 1 | 11 | 3 | 0.0038 | 1.3 | 1.7 | 2.6 | ||
| 219 | 1 | 25 | 5 | 0.0087 | 2.9 | 3.9 | 5.9 | ||
| 273 | 1 | 38 | 6 | 0.0132 | 4.5 | 6.0 | 9.0 | 13.4 | 17.9 |
| 2 | 32 | 7 | 0.0055 | 3.8 | 5.0 | 7.5 | 11.8 | 15.1 | |
| 325 | 1 | 57 | 9 | 0.0197 | 6.7 | 9.0 | 13.4 | 20.1 | 26.9 |
| 2 | 56 | 9 | 0.0097 | 6.6 | 8.8 | 12.3 | 19.8 | 26.4 | |
| 4 | 40 | 9 | 0.0035 | 4.7 | 6.3 | 9.4 | 14.1 | 18.8 | |
| 400 | 1 | 98 | 12 | 0.0039 | 11.5 | 15.4 | 23.1 | 34.6 | 46.2 |
| 2 | 94 | 11 | 0.0163 | 11.1 | 14.8 | 22.1 | 33.2 | 44.3 | |
| 4 | 76 | 11 | 0.0066 | 9.0 | 11.9 | 17.9 | 26.9 | 35.8 | |
| 450 | 1 | 135 | 13 | 0.0468 | 15.9 | 21.2 | 31.8 | 47.7 | 63.6 |
| 2 | 126 | 12 | 0.0218 | 14.8 | 19.8 | 29.7 | 44.5 | 59.4 | |
| 4 | 106 | 12 | 0.0092 | 12.5 | 16.7 | 25.0 | 37.5 | 50.0 | |
| 500 | 1 | 174 | 14 | 0.0603 | 27.3 | 41.0 | 61.5 | 82.0 | |
| 2 | 164 | 15 | 0.0284 | 25.8 | 38.6 | 58.0 | 77.3 | ||
| 4 | 144 | 15 | 0.0125 | 22.6 | 33.9 | 50.9 | 67.9 | ||
أنواع المبادلات الحرارية بالبخار
تأتي المبادلات الحرارية للبخار بتصميمات وهياكل مختلفة، والتي يمكن تصنيفها وفقًا لمعايير مختلفة. فيما يلي الأنواع الأكثر شيوعًا:
اتصل مباشرة-بالمبادل الحراري بالبخار
في هذا النوع، يتصل البخار مباشرة بالمادة التي يتم تسخينها، ويتم نقل الحرارة من خلال عملية التكثيف. تُستخدم هذه المبادلات عادةً في تجهيز الأغذية والصناعات الكيميائية والتطبيقات الأخرى التي تتضمن الطهي أو التعقيم أو التسخين.
السطح-النوع مبادل حراري بخاري
ينقل هذا التصميم الحرارة من خلال جدار معدني يفصل البخار عن الوسط الساخن. وتتكون عمومًا من غلاف وأنابيب نقل الحرارة وأغطية طرفية. تُستخدم المبادلات السطحية من النوع - على نطاق واسع في العمليات الصناعية التي تتطلب نقل حرارة نظيفًا ومتحكمًا فيه.

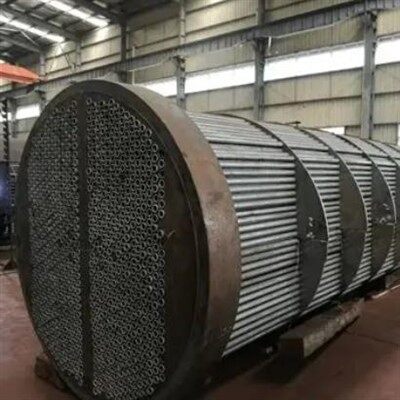

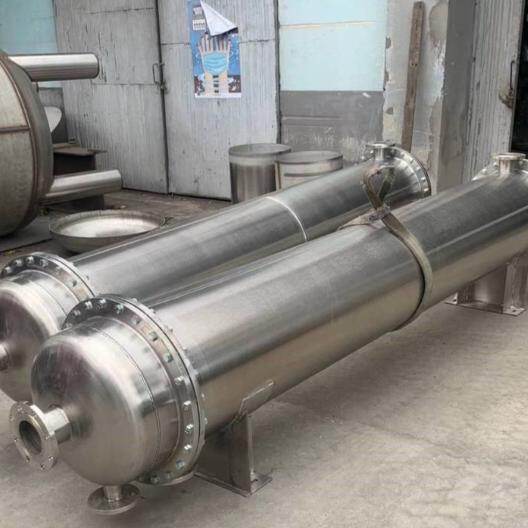

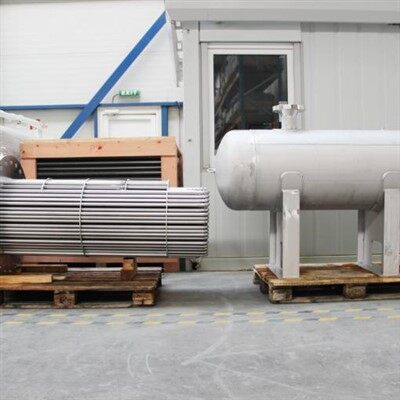

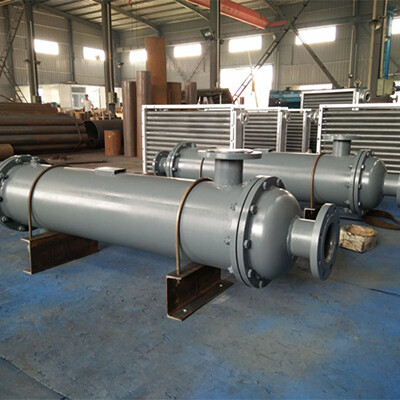

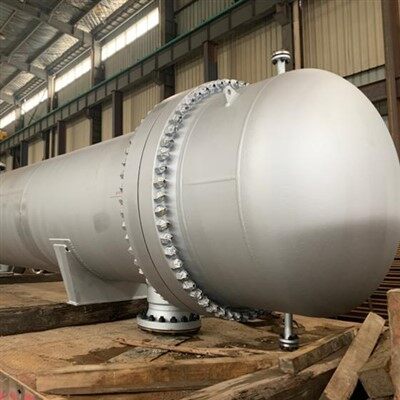

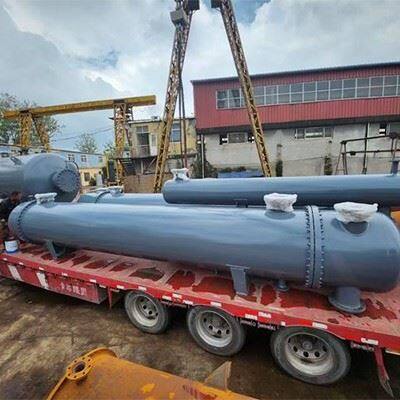

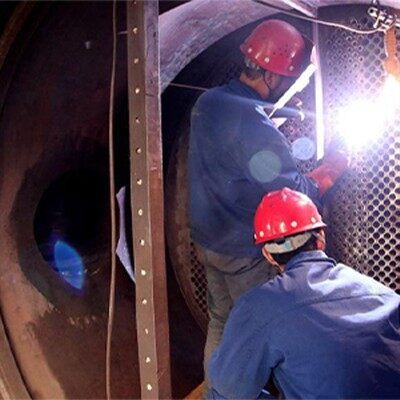

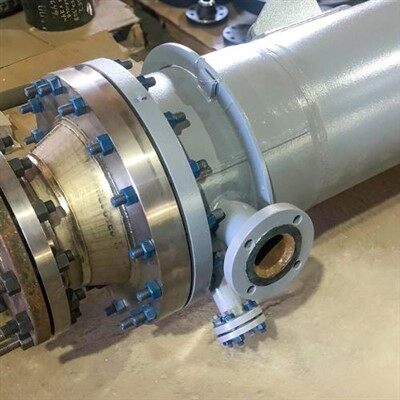

شل-و-المبادل الحراري البخاري الأنبوبي
يتكون الغلاف-و-المبادل الأنبوبي من غلاف وحزمة من أنابيب نقل الحرارة. يتدفق الوسط المراد تسخينه داخل الأنابيب، بينما يتدفق البخار على جانب القشرة. وعندما يتكثف البخار على السطح الخارجي للأنابيب، تنتقل الحرارة إلى السائل الموجود بداخلها. يوفر هذا النوع بنية بسيطة ومدمجة ذات كفاءة عالية في نقل الحرارة ومناسبة لظروف التشغيل ذات -درجة الحرارة العالية والضغط العالي-.
لوحة مبادل حراري للبخار
يتكون هذا المبادل من عدة صفائح معدنية مموجة تشكل قنوات ضيقة. يتدفق البخار والوسط الساخن بالتناوب عبر القنوات المجاورة. تتميز المبادلات اللوحية-بكفاءة عالية في نقل الحرارة، وتصميم مضغوط، وسهولة التنظيف، مما يجعلها مثالية لأنظمة تحويل الطاقة الحرارية الصغيرة إلى المتوسطة-.
مبادل حراري بخاري مزدوج -أنبوب (محوري).
يتكون هذا المبادل من أنبوبين متحدين المركز بأقطار مختلفة. يتدفق الوسط المراد تسخينه عبر الأنبوب الداخلي، بينما يتدفق البخار عبر الفضاء الحلقي للأنبوب الخارجي. إنه مناسب لدرجات الحرارة العالية-والضغط العالي-وهو معروف ببنيته البسيطة وسهولة تصنيعه وفعاليته من حيث التكلفة-.
مميزات المبادل الحراري بالبخار
كفاءة عالية وتوفير الطاقة
تستخدم المبادلات الحرارية للبخار الحرارة الكامنة لتكثيف البخار، مما يحقق كفاءة نقل الحرارة بنسبة تزيد عن 90% في ظل الظروف المثالية. وهذا يقلل بشكل كبير من فقدان الطاقة ويحسن الاستخدام الحراري.
قابلية تطبيق واسعة
يمكن لهذه المبادلات أن تعمل في ظل ظروف متنوعة مثل درجة الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة والفراغ. كما أنها مناسبة للتعامل مع الوسائط المسببة للتآكل، أو القابلة للاشتعال، أو المتفجرة، أو السامة.
سهولة الصيانة
بفضل الهيكل البسيط نسبيًا والمكونات الأقل، يسهل صيانة المبادلات الحرارية البخارية. يعد الفحص المنتظم للأختام وتنظيف الطبقات الملوثة كافيًا لضمان التشغيل المستقر على المدى الطويل-.
التكلفة-فعالة
تتميز المبادلات الحرارية بالبخار بشكل عام بتكاليف تصنيع وتشغيل أقل. إن متطلباتها من الطاقة واستهلاك الوقود ضئيلة نسبيًا، مما يجعلها خيارات اقتصادية لنقل الحرارة الصناعية.
موثوقية عالية
إنها تتميز بمقاومة قوية للتآكل، واستقرار تشغيلي، وعمر خدمة طويل، مما يضمن السلامة والموثوقية في التشغيل المستمر. تتيح لهم قدرتها على التكيف العمل بكفاءة في مختلف البيئات والظروف الصناعية.
سيناريوهات تطبيق المبادلات الحرارية بالبخار
عمليات الإنتاج الصناعي
تستخدم المبادلات الحرارية البخارية على نطاق واسع في صناعات مثل المواد الكيميائية والأدوية وتجهيز الأغذية. في هذه القطاعات، يتم استخدام البخار لنقل الحرارة إلى سوائل المعالجة المختلفة، مما يضمن جودة المنتج وكفاءة العملية والحفاظ على الطاقة.
أنظمة التدفئة
في تطبيقات التدفئة المركزية، تقوم المبادلات الحرارية بالبخار بنقل الحرارة من الغلايات إلى الماء أو -السوائل الأخرى التي تنقل الحرارة. تقوم هذه السوائل بعد ذلك بتوزيع الحرارة من خلال المشعات أو أنظمة التدفئة الأرضية، مما يوفر درجات حرارة داخلية مريحة مع تقليل استهلاك الطاقة والأثر البيئي.
أنظمة تكييف الهواء
في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، يتم استخدام المبادلات الحرارية للبخار لتبريد المكثفات وتنظيم درجات حرارة سائل التبريد. وهذا يعزز كفاءة استخدام الطاقة في النظام (EER/COP) ويقلل من تكاليف التشغيل.
معالجة مياه الصرف الصحي
في محطات معالجة مياه الصرف الصحي، تقوم المبادلات الحرارية بالبخار باستعادة الحرارة من مياه الصرف الصحي أو نقلها إلى سوائل أخرى. تعمل هذه العملية على تحسين معدلات استرداد الطاقة بشكل عام، وتقليل تكاليف التشغيل، وتقليل الانبعاثات البيئية.
مجالات أخرى
بالإضافة إلى ما سبق، يتم أيضًا استخدام المبادلات الحرارية للبخارالهندسة البحرية، والفضاء، وتوليد الطاقة. في هذه القطاعات، يعد النقل الحراري الفعال المعتمد على البخار- أمرًا ضروريًا لأنظمة الدفع، وكفاءة التوربينات، وأنظمة التدفئة أو التبريد الموجودة على متن الطائرة.
منذ تأسيسها في عام 2008، كانت GNEE شركة مصنعة وموردة ذات سمعة طيبة وماهرة للمعدات الكيميائية، بما في ذلك المفاعلات والأبراج والمكثفات والسخانات والمبادلات الحرارية وغيرها من العناصر المخصصة.
إذا كنت تريد معرفة المزيد عن المبادل الحراري للبخار أو مهتم بشراءه يمكنك مراسلتنا على البريد الإلكترونيsales@gneeheatex.comوسوف نقوم بالرد عليك في أقرب وقت ممكن بعد أن نرى الرسالة.
